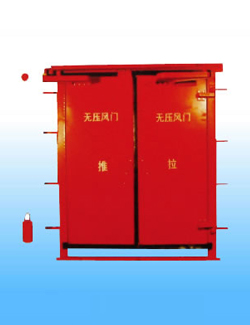

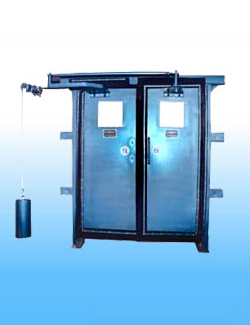

1.1 對開式雙向無壓風門門體結構

本風門主要用于礦井下通風巷道。

門體主要由門框、門扇、密封擋板及密封材料等組成，采用毛氈周邊粘合密封。

門框采用鋼材焊接而成見圖（面向風壓方向）。



1.2 對開式雙向無壓風門主要特點

⑴ 開啟力小，開啟力與風壓大小及方向無關；

⑵ 雙向隔風，無需再設反向風門；

⑶ 雙面密封，漏風量??；

⑷ 門體裝有透視窗，方便實用；

⑸ 系統簡單，安全可靠；

⑹ 防腐、防潮、阻燃、強度大。

本產品采用人工手動，安全可靠，對礦用特殊環境無不良影響。

手動操作情況下，礦車需要通過風門時，手動按下A門的“打開”控制按鈕，A門打開，同時B門關閉，兩扇門打開和關閉的同時，同樣伴有語音提示信號。同樣，按下A門的“關閉”控制按鈕，A門關閉，同時B門打開。



動風門的控制方式可實現紅外線、按鈕或遠程自動控制風門啟閉；風門自動啟閉時間可調，有效防止風門破壞和傷人事故的發生；風門位置指示、聲光報警指示； 風門控制軟件具有閉鎖功能，符合《煤炭安全規程》要求；系統采取優化設計，接線、控制簡單，易維護；使用安全性高，具有自動、手動兩種操作方式，能避免了因停電、停風造成的開啟不便的問題；



對開式無壓風門是目前我國煤礦井下較為理想的一種風門，主要用于礦山井下進回風巷和主要進回風巷之間每個聯絡巷中，它打破了長期以來老式傳統風門的結構型式，巧妙地把作用在風門上的風壓通過平衡結構將其轉化為一種內力，充分顯示出該風門結構獨特，使用簡單，安全可靠等優點，受到專家和用戶的高度評價，對開式無壓風門是目前這些風巷中所用風門的替代品。

技術參數-對開式無壓風門

1、 風門開啟形式：異向同步開閉

2、 手動開啟力：200N左右

3、 門扇開啟角度：>90度

注：根據礦井巷道實際應用的型號及規格，我公司可制作相應的風門
